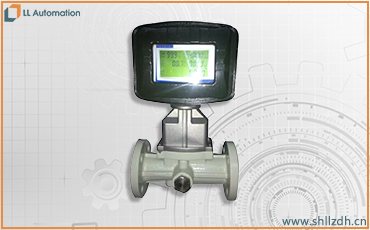

LL旋進旋渦氣體流量計
LL旋進旋渦氣體流量計采用新微處理設計,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點;該智能旋進旋渦氣體流量計集流量、溫度、壓力檢測功能與一體,并能進行溫度、壓力自動補償,主要指標達成同類產品水平。應用于石油、化工、電力、冶金煤炭等行業不同氣體計量。
產品原理
流量傳感器的流通剖面類似文丘利管的型線。在入口側安放一組螺旋型導流葉片,當流體進入流量傳感器時,導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時,旋渦流受到回流的作用,開始作二次旋轉,形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比,不受流體物理性質和密度的影響,檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號,然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理,在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。
產品特點
1、內置式壓力、溫度、流量傳感器,安全性能高,結構緊湊,外形美觀。
2、就地顯示溫度、壓力、瞬時流量和累積流量。
3、采用新型信號處理放大器和濾波設計,能夠剔除了壓力波動和管道振動所產生的干擾信號,大大提高了流量計的抗干擾能力,使小流量具有出色的穩定性。
4、特有時間顯示及實時數據存儲之功能,無論什么情況,可使內部數據不會丟失。
5、整機功耗比較低,能憑內電池長期供電運行,是不需要外電源就地顯示儀表。
6、防盜功能可靠,具有密碼保護,避免參數改動。
7、表頭可180度隨意旋轉,安裝方便。
8.轉換器可輸出頻率脈沖、4~20mA模擬信號,并具有RS485接口,可直接與微機聯網,傳輸距離可達1200米。
9.整機功耗低,可用內電池供電,也可外接24VDC電源。
