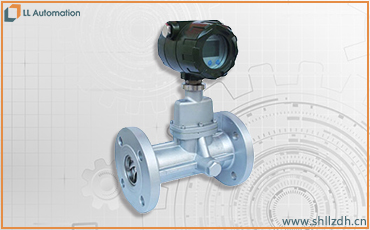

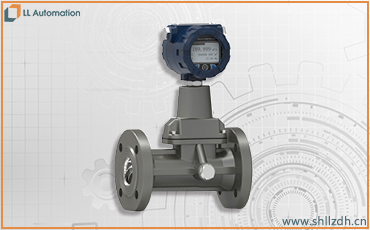

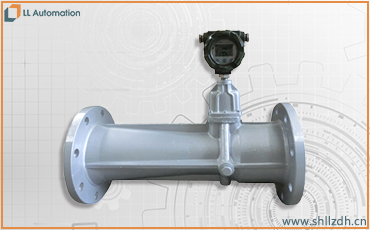

LL旋進旋渦流量計

　　LL旋進旋渦流量計采用新型微處理設計,具有功能強、流量范圍寬、操作維修簡單,安裝使用方便等優點。

　　一、主要特點:

　　1．內置式壓力、溫度、流量傳感器，安全性能高,結構緊湊，外形美觀。

　　2．就地顯示溫度、壓力、瞬時流量和累積流量。

　　3．采用新型信號處理放大器和濾波設計，較好地剔除了壓力波動和管道振動所產生的干擾信號，大大增強了流量計的抗干擾能力，使小流量具有出色的穩定性。

　　4．特有時間顯示及實時數據存儲之功能，無論什么情況，能使內部數據不會丟失,可永久性保存。

　　5．整機功耗極低,能憑內電池長期供電運行,是不需要外電源的就地顯示儀表。

　　6．防盜功能可靠，具有密碼保護,避免參數改動。

　　7．表頭可180度隨意旋轉，安裝方便。

　　二、工作環境：

　　使用環境條件：

　　1環境溫度：-30℃～+55℃

　　2相對濕度：5%～95%

　　3大氣壓力：86kPa～106kPa

　　工作條件：

　　1.介質溫度：-20℃～+80℃

　　2.公稱壓力：1.6、2.5、4.0、(MPa)

　　3.測量介質：天然氣、城市煤氣、丙烷、氮氣和工業惰性氣體等非腐蝕性氣體

　　4.工作電源：a.內電源:3.6VDC鋰電池；b.外電源:24VDC

　　三、工作原理：

　　流量計的流通剖面類似文丘利管的型式。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測組件測得流體二次旋轉進

　　動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起送往微處理器進行積算處理，然后在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力）。

　　技術參數：

　　公稱通徑：DN25～DN300mm；

　　工作壓力：≤6.3 MPa；

　　準確度等級：1.0、1.5

　　四、電氣性能指標

　　工作電源：外電源：+24VDC

　　內電源：3.6V鋰電池；

　　整機功耗：外電源，＜1W

　　內電源：＜0.3mW，

　　輸出方式：脈沖信號

　　4～20mA電池信號：對應流量0～Qmax，20mA對應流量可由用戶自己設定。
