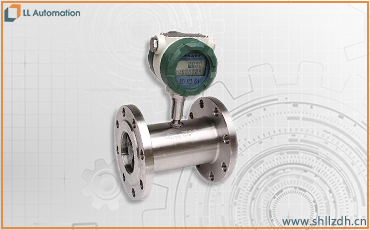

LL-LU系列氣體渦街流量計
LL-LU系列氣體渦街流量計主要用于工業管道中氣體或蒸汽介質流體的流量測量。氣體渦街流量計特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、 溫度粘度等參數的影響。無可動機械零件，因此維護量小。儀表參數能長期穩定。氣體渦街流量計采用壓電應力式傳感器,可在20°C +250*C的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用。
工作原理：
在氣體流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體游非對稱地排列。設旋渦的發生頻率為f,被測介質平均流速為r,旋渦發生體迎流面寬度為d,表體通徑為D,便可得到關系式f=SrU1/d=SrU/md式中除與旋渦發生體、管道的幾何尺寸有關外,還與斯特勞哈爾數有關。斯特勞哈爾數為無量綱參數，它與旋渦發生體形狀及雷諾數有關，當測量氣體流量時，VSF輸出的脈沖頻率信號不受流體物性和組分變化的影響，即儀表系數在雷諾數范圍內僅與旋渦發生體及管道的形狀尺寸等有關。但是作為流量計在物料平衡及能源計量中需檢測質量流量，這時流量計的輸出信號應同時監測體積流量和流體密度，流體物性和組分對流量計量還是有直接影響的。
氣體渦街流量計特點：
1.具有良好的介質適應能力，不需要溫度壓力補償就可直接測量氣體的工況體積流量；配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的替代產品；
2.采用改進型渦街流量傳感器，因其結構和選材使該傳感器可在高溫(350°C)、 強振動 (≤1g)的惡劣工況使用；
3.采用在測量處縮徑可增快測量處的流速，并選用較小徑的儀表以利于儀表的測量，注意需要在變徑管與儀表間有長度為15D以上的直管段進行整流；
4.縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提快流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，不需要另外附加一段直管段，降低了對工藝管直管段的要求，安裝方便；
5.電池供電的就地顯示型氣體渦街流量計采用微功耗設計，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用；

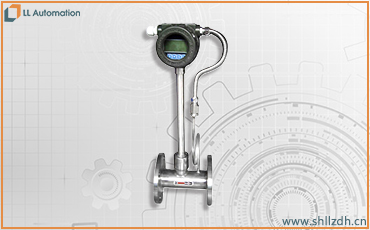

6.溫度補償一體型渦街流量計帶有溫度、 壓力傳感器,用于氣體流量測量可直接測量出氣體介質的溫度和壓力,從而顯示氣體的標況體積流量；
7.可就地顯示瞬時流量、累積流量等。
具體參數：
測量介質：氣體
口徑規格：法蘭卡裝式徑選擇DN15~DN300
法蘭連接式口徑：DN15 ~ DN300
螺紋連接：DN15~ 80
流量測量范圍正常測量流速范圍雷諾數1.5x 104 ~ 4x106;氣體5 ~ 50m/s；液體0.5 ~7m/s
測量精度：1.5級
被測介質溫度：常溫~ -25°C~ 100°C 高溫-25°C~ 150°C -25°C ~ 250°C
輸出信號：脈沖電壓
輸出信號：高電平8 ~ 10V低電平0.7 ~ 1.3V
脈沖占空比約50%，傳輸距離為100m
脈沖電流遠傳信號4 ~ 20 mA.傳輸距離為1000m .
儀表使用環境溫度：-25°C ~ +55°C濕度:5 ~ 90% RH50°C
材質不銹鋼,鋁合金
電源：DC24V或鋰電池3.6V
防爆等級：本安型iallbT3-T6
防護等級：IP65
